光ファイバー

光ファイバー（オプティカルライトガイド、フレキシブルライトガイド）の紹介です。対象サンプルや、測定条件、目的の波長によって材質や形状を選定いたしますのでご相談ください。
ファイバー材質
  1. 近赤外高感度 オプティカルライトガイド
  2. UV-VIS、VIS-NIR オプティカルライトガイド
  3. Solvias オプティカルライトガイド
  4. 紫外線ソラリゼーション対策ファイバー
ファイバー形状の例
  1. ストレートファイバー
  2. 2分岐ファイバー
  3. 3分岐ファイバー
  4. 4分岐ファイバー
  5. リジッドファイバー
  6. テーパードファイバー
  7. 拡散反射プローブファイバー

近赤外高感度 オプティカルライトガイド

近赤外でより高感度な測定ができるファイバーです。分光測定、航空宇宙産業、生物分野、照明、プロセス制御やリモートセンシングなど幅広い用途向けに光ファイバーの製造を行っているメーカーが特注製造を行います。
MIRに対応したファイバーに使用しているZBLANは、通常のNIR向けファイバーより物理的に繊細ですが、特に2000nmより長波長で効率の良い測定ができます。
Solid Lambda NIR2.5のような、近赤外分光用途向けにご紹介しております。

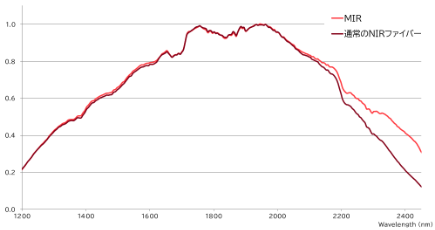

MIRファイバーと通常の近赤外向けファイバーの比較グラフ

UV-VIS、VIS-NIR オプティカルライトガイド

紫外－可視領域、または可視－近赤外領域に対応したファイバーです。UV-VIS用とVIS-NIR用の2種類の石英を使用し、単芯やバンドルファイバーの特注製作を小ロットから請け負います。
以下に代表的なファイバーをご紹介します。

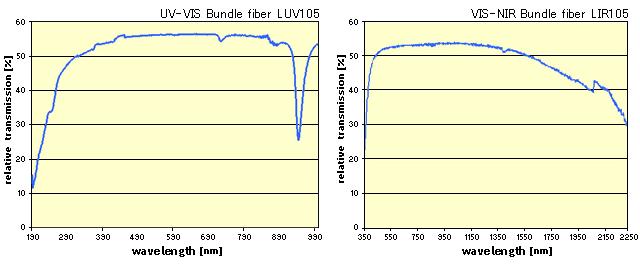

製品仕様（溶融石英使用）

モデル UV-VIS Bundle fiber LUV105 VIS-NIR Bundle fiber LIR105
コア径 90um 83um
クラッド径 100um 100um
コーティング ポリミド・105um径 ポリミド・105um径
ＮＡ 0.22 0.22
有効視野角 25゜ 25゜
ファイバー径 80um,105um 80um,105um
バンドル径 >0.5mm >0.5mm
長さ ≦20m（特注で20m以上の延長も可能） ≦20m（特注で20m以上の延長も可能）

Solvias オプティカルライトガイド

現場と測定データを収集する場を光ファイバーを介して繋げる事は、インライン測定でしばしば求められる手法です。
Solvias社製 石英オプティカルガイドは、紫外域の光であれば10mまでを、可視や近赤外域の光であれば数100mまでを可能距離とします。ファイバーの光学材料及び保護チューブ材料の選択も出来ます。
下記のグラフは、紫外・可視域及び近赤外域の距離による光の減衰を表示しています。

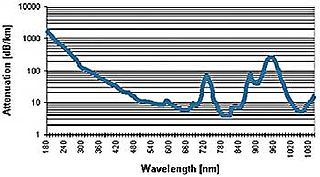

紫外・可視域の距離による光減衰グラフ

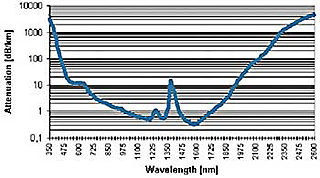

近赤外域の距離による光減衰グラフ


製品仕様

材質 溶融石英
構造 複層構造クラッド
コネクター規格 4×SMA905・ステンレススチール304・研磨済みエポキシ
光学材料 紫外用：紫外用石英・コア径600u・220-900nm対象
可視用：可視用石英・コア径600u・350-900nm対象
近赤外用：近赤外用石英（low OHタイプ）・コア径600u・400-2200nm対象
距離による減衰：<10db/km@1385nm
含有水分：<0.2ppm（特注により材質の向上が可能）
バンドル仕様 各660umコア径（他のファイバーとの延長も可能）
照射＋受光：7本＋7本/3本＋4本/1本＋6本 から選択
これらのファイバーは、Solvias社の他の耐温/耐圧プローブ類との接続が簡単に行えます。

紫外線ソラリゼーション対策ファイバー

280nm以下のUV光を通常のファイバーで照射していますと、ソラリゼーション効果のためにファイバーの透過特性が落ちてしまい、多くのUV光使用者が光ファイバーの併用を長い間ためらっていました。
そしてソラリゼーション効果特性を持つファイバーは従来価格が高いものでした。PRINZ社は独自の技術でそれらの問題をクリアし、重水素光源や他の紫外光源とファイバーの共存を実現しました。

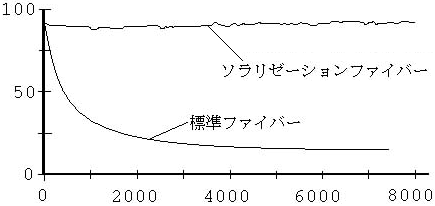

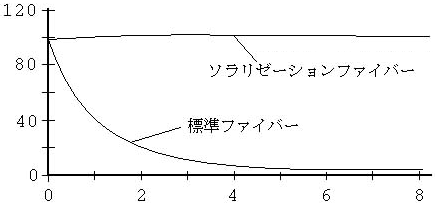

ブロードバンドな重水素光源を使用した214nmでの透過特性の時間変化


縦：透過率（％）/横：TIME tuv（時間）

エキシマレーザー（KrF Excimer）を使用した248nmでの透過特性


縦：透過率（％）/横：レーザーパルス数

製品仕様

モデル SBLUV 200um（溶融石英使用） ファイバータイプ Step Index
コーンアングル 2α 25° バンドル径 0.5nm
材質 Quartz 長さ ≦20m（特注で20m以上も可）
開口数 0.22±0.02 at 850nm
0.25±0.02 at 250nm 		ファイバー径 220/440/660um
other fiber diameters on request
コア径 200um クラッド径 220um
コーティング径 400um ＮＡ 0.22
有効視野角 25゜ コーティング アクリル
ドープ元素 水素

ファイバー形状の例

ストレートファイバー Flexible Light Guide

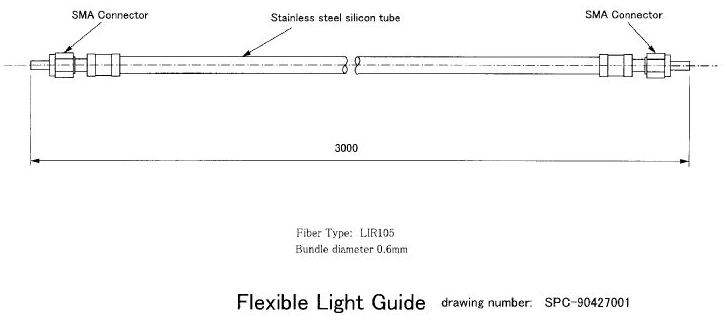

対象範囲 紫外可視用 可視近赤外用 可視近赤外用

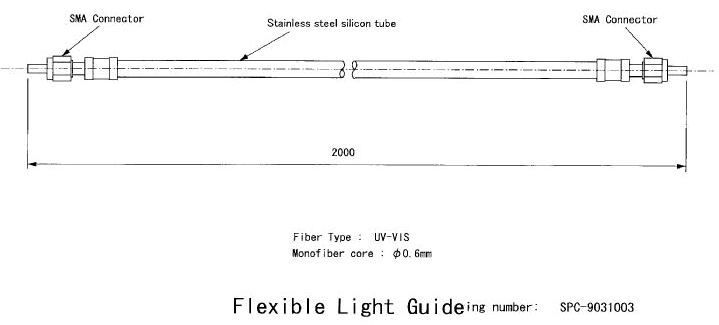

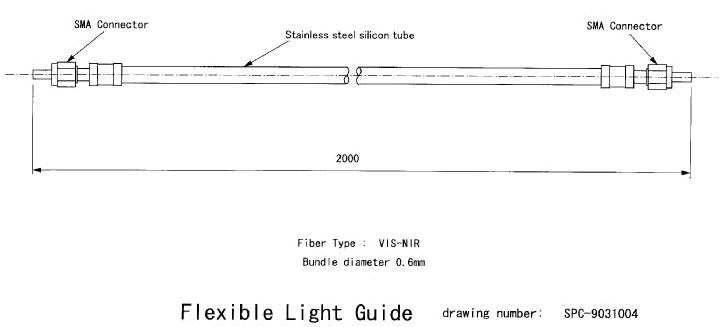

型番 SPC-9031003 SPC-9031004 SPC-90427001
Fiber Type UV-VIS LIR105 LIR105
Bundle diameter 0.6mm 0.6mm 0.6mm
Length 2000mm 2000mm 3000mm
Protection Tube SZ（stainless steel silicon） SZ（stainless steel silicon） SZ（stainless steel silicon）
Connector 2×SMA 2×SMA 2×SMA
図面 クリックで表示されます クリックで表示されます クリックで表示されます

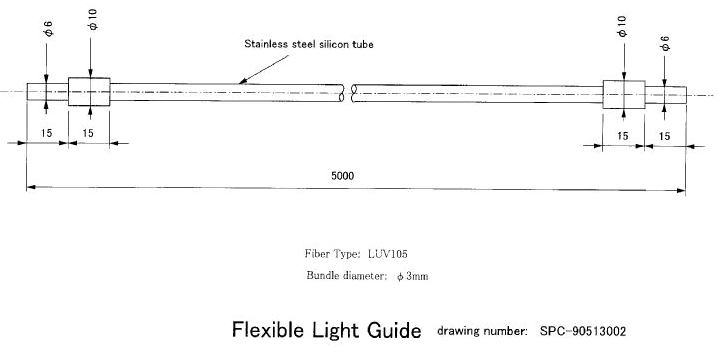

対象範囲 紫外可視用 可視近赤外用 紫外可視用

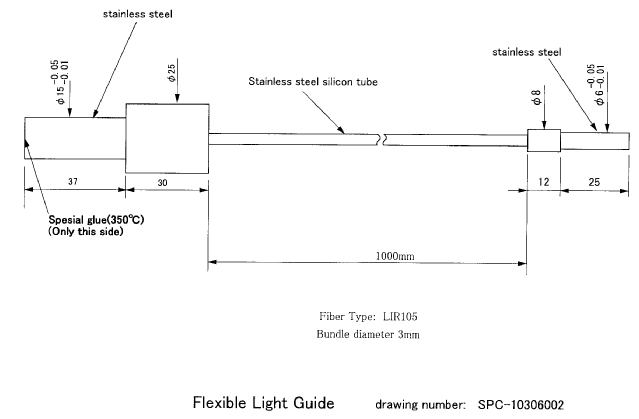

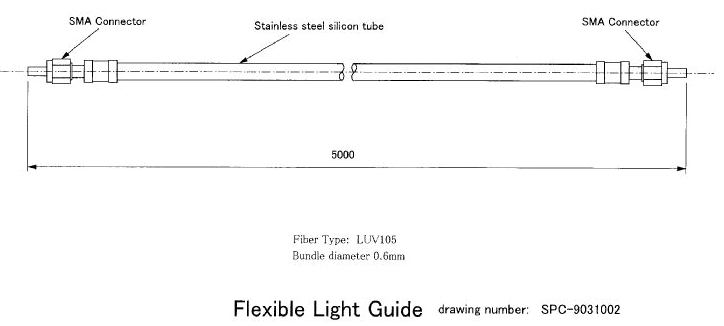

型番 SPC-9031002 SPC-10306002 SPC-90513002
Fiber Type LUV105 LIR105 LUV105
Bundle diameter 0.6mm 3.0mm 3.0mm
Length 5000mm 1104mm±15mm 5000mm
Protection Tube SZ（stainless steel silicon） SZ（stainless steel silicon） SZ（stainless steel silicon）
Connector 2×SMA Special ferrule 2×SMA
図面 クリックで表示されます クリックで表示されます クリックで表示されます

2分岐ファイバー Flexible Light Guide with 2-arms

対象範囲 紫外可視用 紫外可視用 紫外可視用

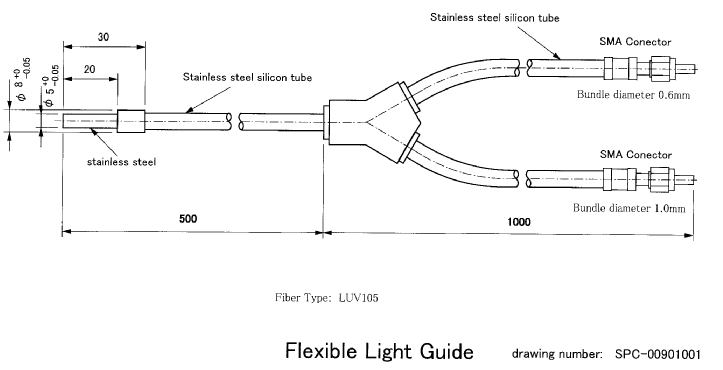

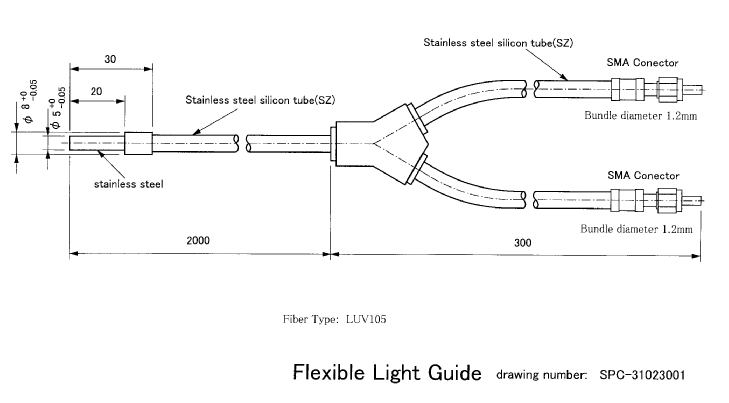

型番 SPC-00901001 SPC-9031101 SPC-31023001
Fiber Type LUV105 LUV105 LUV105
Bundle diameter single arms 0.6/1.0mm 0.6/1.0mm 1.2mm
Bundle diameter Common end 1.2mm 1.15mm 1.7mm
Length single arms 1000±7.5mm 265mm 0.3m
total length 1500±15mm 2300±20mm 2.3m
Protection Tube Stainless steel silicon（SZ4） SZ stainless steel silicon tube SZ4
Connector 2×SMA-special ferrule 2×SMA-special ferrule 2×SMA-special ferrule
図面 クリックで表示されます クリックで表示されます クリックで表示されます

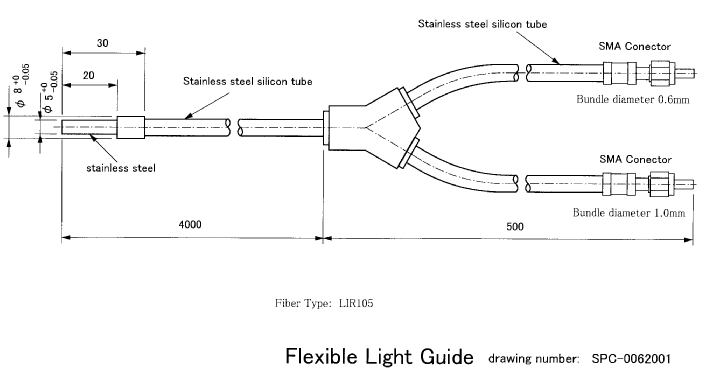

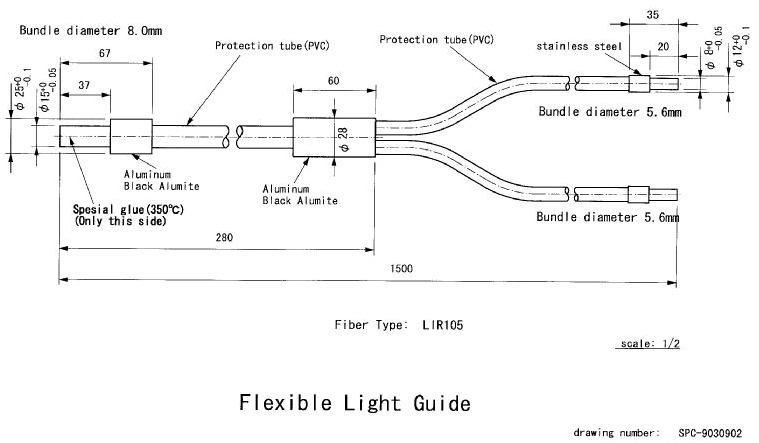

対象範囲 可視近赤外用 紫外可視用 可視近赤外用

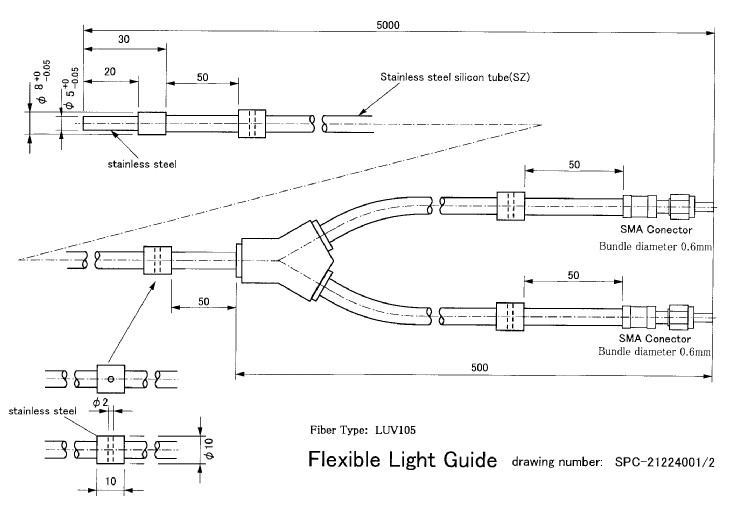

型番 SPC-0062001 SPC-21224001/2 SPC-9030902
Fiber Type LIR105 LUV105 LIR105
Bundle diameter single arms 1.0mm 0.6mm/0.85mm 5.6mm
Bundle diameter Common end 1.2mm 8.0mm
Length of single arms 465mm±10mm 500mm 1220mm
Length total 4500mm±30mm 5000mm 1500mm±15mm
Protection Tube SZ4（stainless steel silicon） SZ SZ（stainless steel silicon）
Connector 2×SMA-special ferrule 2×SMA-special ferrule 2×SMA-special ferrule
図面 クリックで表示されます クリックで表示されます クリックで表示されます

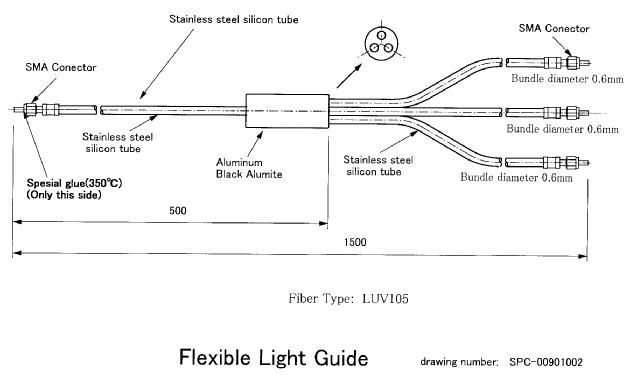

3分岐ファイバー Flexible Light Guide with 3-arms

対象範囲 紫外可視用
型番 SPC-00901002
Fiber Type LUV105
Bundle diameter single arms 0.6mm
Bundle diameter Common end 1.0mm
length single arms 1000±7.5mm
total length 1500±15mm
Protection Tube Stainless steel silicon（SZ4）
Connector 4×SMA
図面 クリックで表示されます

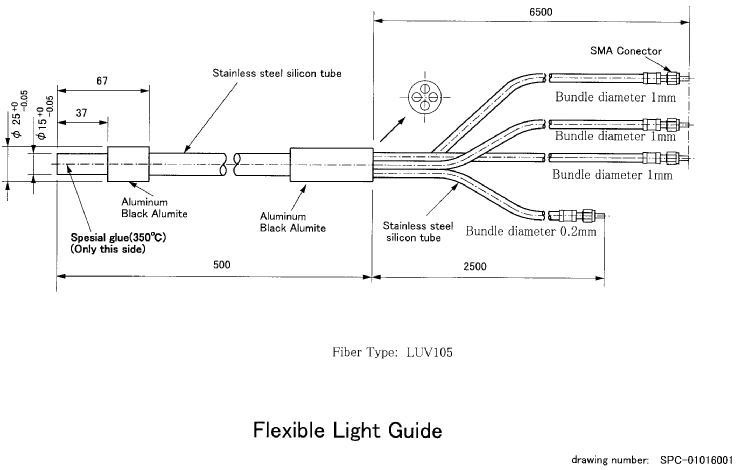

4分岐ファイバー Flexible Light Guide 4-armed

対象範囲 可視近赤外用 紫外可視用 紫外可視用

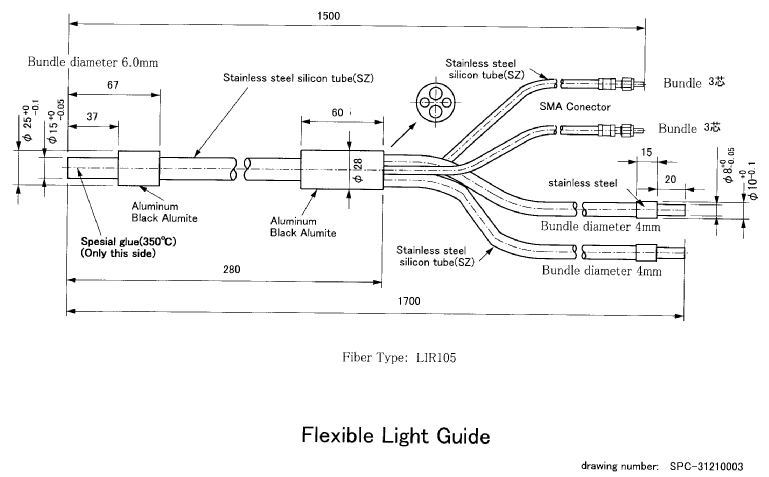

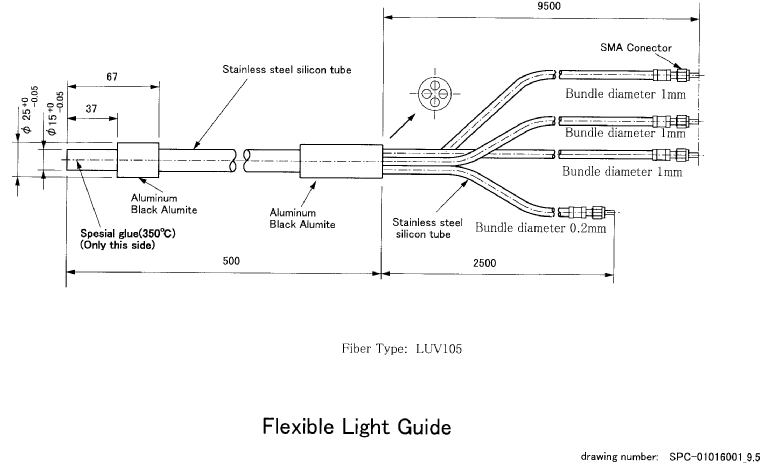

型番 SPC-31210003 SPC-01016001 SPC-01016001_9.5
Fiber Type LIR105 LUV105 LUV105
diameter 1.75/3×1/1×0.2mm 1.75/3×1/1×0.2mm
Length 250mm±10mm 500,2500,6500mm 500,2500,9500mm
Protection Tube SZ4（stainless steel silicon） stainless steel/silicon stainless steel/silicon
1 connector 15mm cylinder 15mm cylinder 15mm cylinder
Connectors 2×SMA and 2×special ferrule 4×SMA 4×SMA
図面 クリックで表示されます クリックで表示されます クリックで表示されます

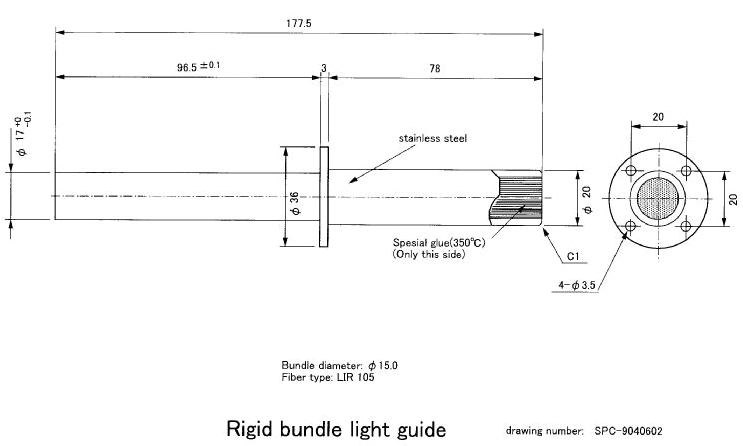

リジッドファイバー Rigid Bundle Light Guide

対象範囲 可視近赤外用 可視近赤外用

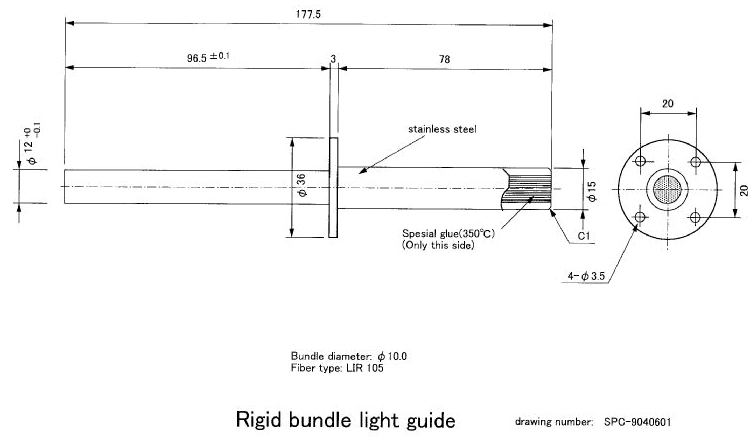

型番 SPC-9040601 SPC-9040602
Fiber Type LIR105 LIR105
Bundle diameter single arms 10mm 15mm
total length 177.5mm 177.5mm
Protection Tube Stainless Steel Stainless Steel
図面 クリックで表示されます クリックで表示されます

テーパードファイバー Tapered Optical Fiber

製品コード コア径A
μm		 コア径B
μm		 クラッド径A
μm		 クラッド径B
μm		 ジャケット径
μm
STF600T0200Y 600 >200 660 220 860
STF400T0200Y 400 200 440 220 640
STF300T0100Y 300 100 330 110 530
STF200T0100Y 200 100 220 110 390
STF100T050Y 100 50 110 60 280
AFT600T0200Y 600 200 660 220 860
AFT400T0200Y 400 200 440 220 640
AFT300T0100Y 300 100 330 110 530
AFT200T0100Y 200 100 220 110 390
AFT100T050Y 100 50 110 60 280

製品仕様

SFT母材 Superguide G UV～VIS Fiber ATF母材 Anhydroguide G VIS～IR Fiber
ジャケット アクリレート 入射/出射コア径比 3：1（最大）
テーパー長 約3m（標準） ピグテール長 最長50m

テーパード光ファイバーのN.A.

母材のN.A.は、SFTとAFT共に0.22です。テーパー光ファイバーのN.A.は、下記の式にから求めます。

テーパー光ファイバーのN.A. ＝ 線引き前N.A.÷コア径A／コア径B

例えば、コア径Aとコア径Bが、400と200μmのテーパー光ファイバーの場合、コア径の比は400／200μmなので、

N.A.＝0.22÷2＝0.11

プラスチッククラッドのテーパー光ファイバーは、N.A.が0.44の母材から線引きします。ジャケットはナイロンになります。

拡散反射プローブファイバー Flexible Light Guide bifurcated

対象範囲 可視近赤外用

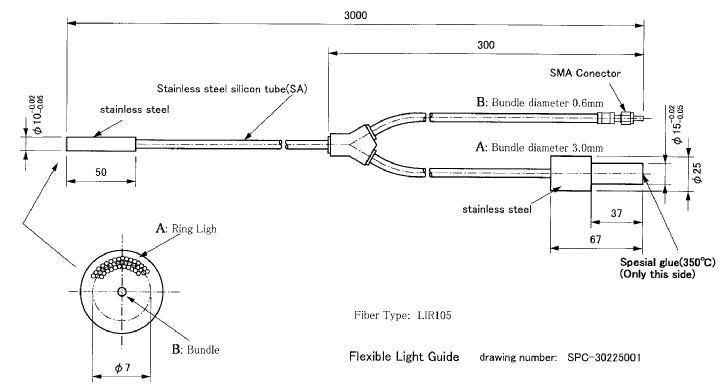

型番 SPC-30225001
Fiber Type LIR105
Bundle diameter of single arms 0.6/3.0mm
Bundle diameter of common end 3.05mm
Length 3.0m
Length of single arms 0.3m
Protection Tube SA4.5
図面 クリックで表示されます
