グレーティング
レーザー・グレーティング

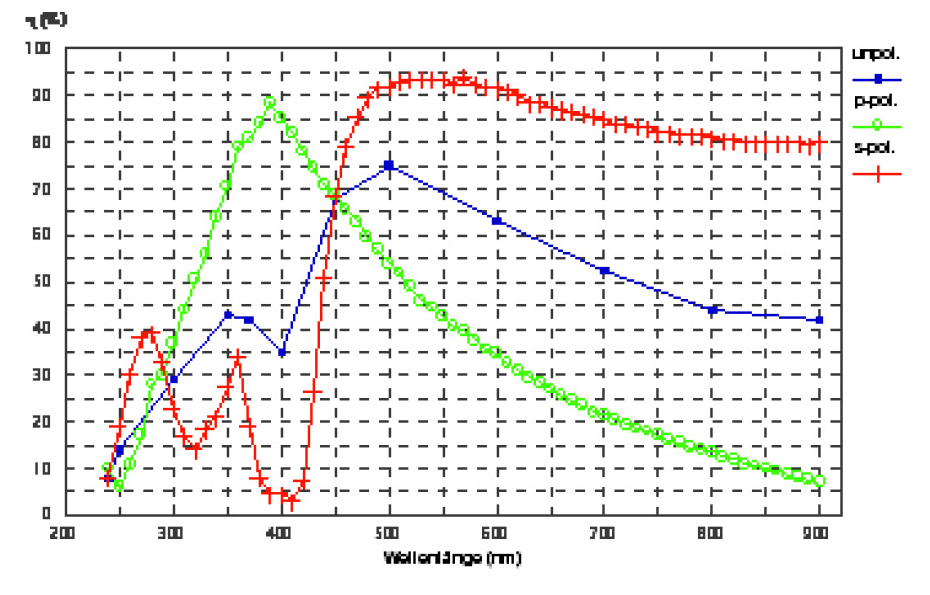

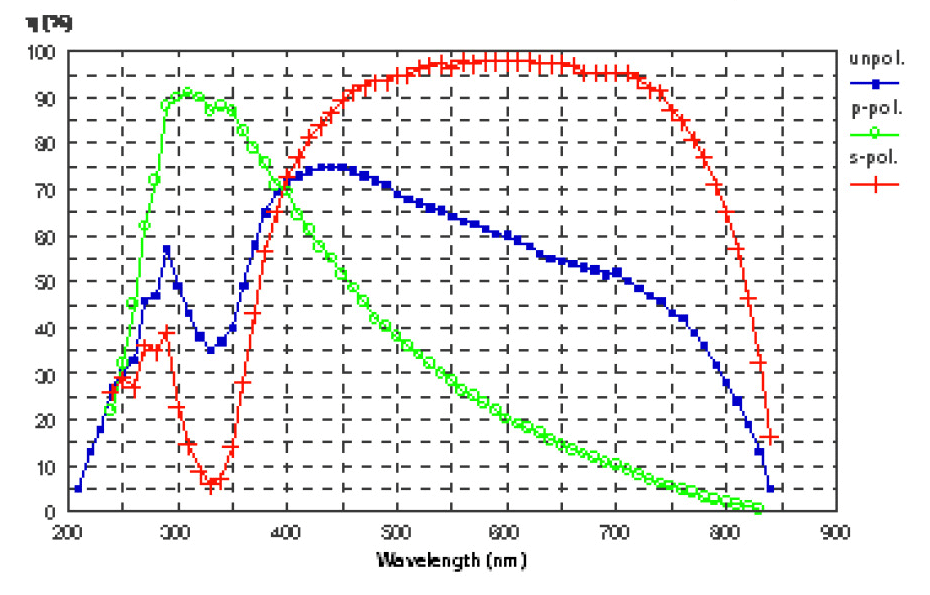

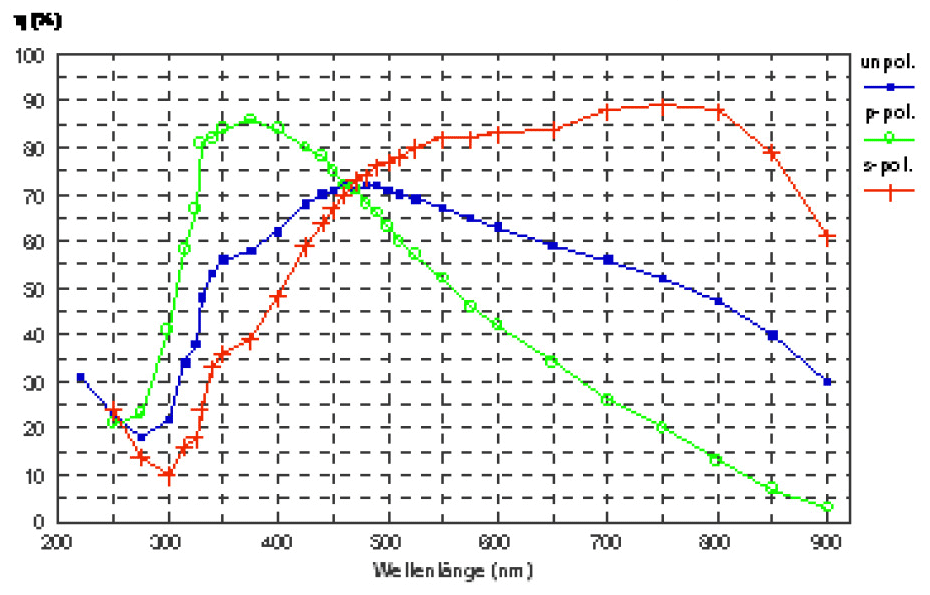

| 品番 | 263232xx50 824 | 263232xx51 024 | 263232xx51 324 |
|---|---|---|---|
| 刻線数 L/nm | 2400 | 2100 | 1800 |
| ブレーズ波長 nm | |||
| 型 | ホログラフィック | ホログラフィック | ホログラフィック |
| オーダー | 1次オーダー | 1次オーダー | 1次オーダー |
| ビーム形状 | 平行 | 平行 | 平行 |
| アプリケーション | Laser | Laser | Laser |
| データシート | クリックで表示されます | クリックで表示されます | クリックで表示されます |

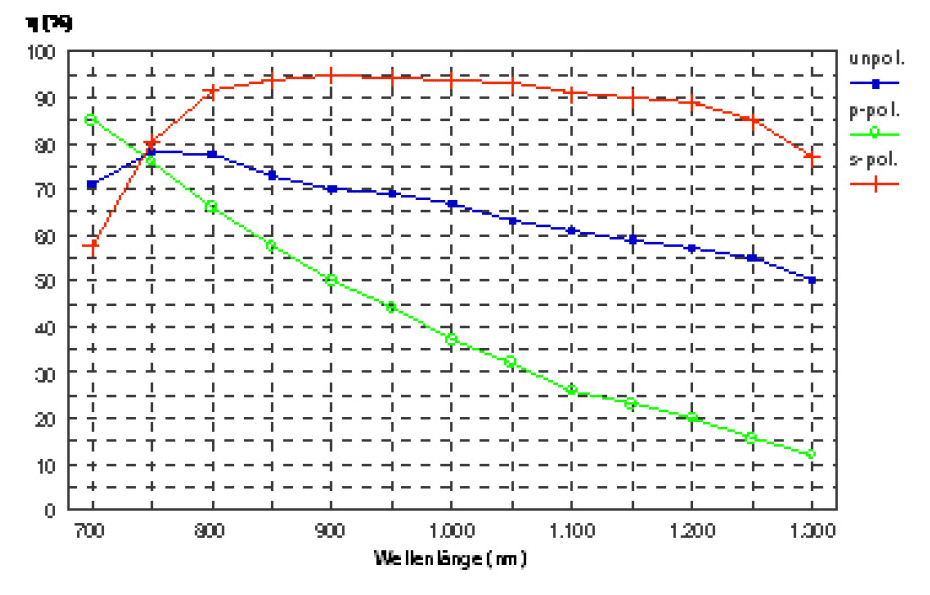

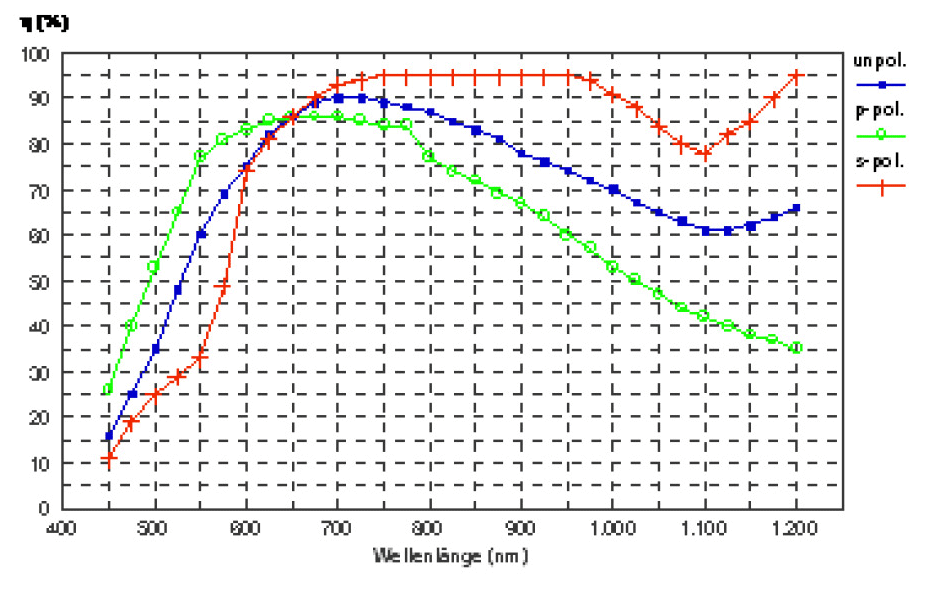

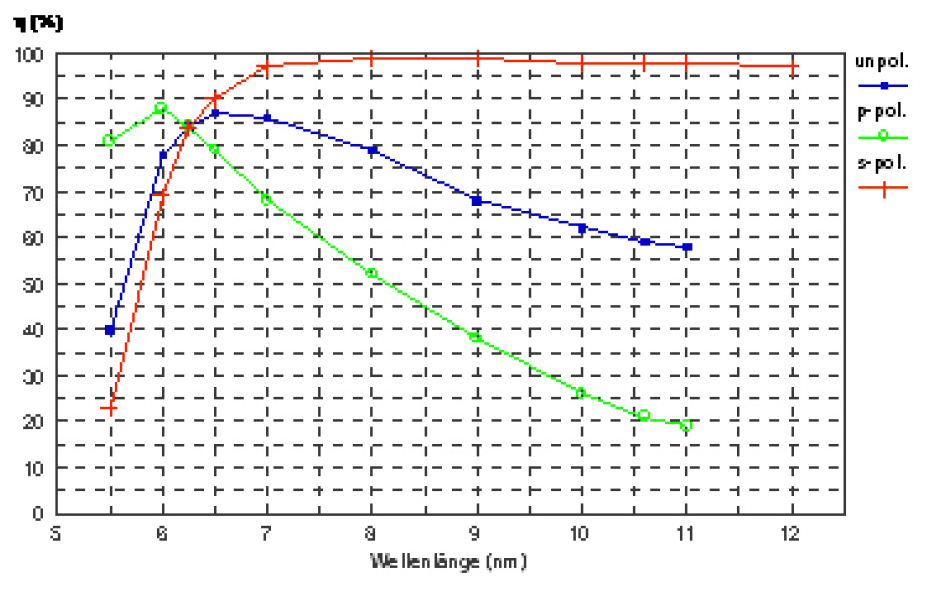

| 品番 | 263232xx52 824 | 263232xx63 624 | 263232 5966 725 |
|---|---|---|---|
| 刻線数 L/nm | 1200 | 651 | 130.2 |
| ブレーズ波長 nm | 700 | 10200 | |
| 型 | ホログラフィック | ルールド | ルールド |
| オーダー | 1次オーダー | 1次オーダー | 1次オーダー |
| ビーム形状 | 平行 | 平行 | 平行 |
| アプリケーション | Laser | Laser | Laser |
| データシート | クリックで表示されます | クリックで表示されます | クリックで表示されます |
プレーン・グレーティング
| 品番 | 刻線数 L/nm | ブレーズ波長 nm | 型 | アプリケーション |
|---|---|---|---|---|
| 263232-xx90-224 | 3600 | 250 | ホログラフィック | UV-VIS |
| 263232-xx90-524 | 2604 | 230 | ホログラフィック | UV-VIS |
| 263232-xx90-824 | 2400 | 230 | ホログラフィック | UV-VIS |
| 263232-xx91-024 | 2100 | 230 | ホログラフィック | UV-VIS |
| 263232-xx91-324 | 1800 | 230 | ホログラフィック | UV-VIS |
| 263232-xx91-824 | 1400 | 250 | ホログラフィック | UV-VIS |
| 263232-xx92-324 | 1302 | 230 | ホログラフィック | UV-VIS |
| 263232-xx62-424 | 1302 | 300 | ルールド | UV-VIS |
| 263232-xx62-524 | 1302 | 400 | ルールド | UV-VIS |
| 263232-xx62-724 | 1302 | 480 | ルールド | UV-VIS-NIR |
| 263232-xx62-624 | 1302 | 550 | ルールド | UV-NIR |
| 263232-xx92-824 | 1200 | 225 | ホログラフィック | UV-VIS |
| 263232-xx12-324 | 1200 | 250 | ルールド | UV-VIS |
| 263232-xx12-424 | 1200 | 300 | ルールド | UV-VIS |
| 263232-xx12-524 | 1200 | 400 | ルールド | UV-VIS |
| 263232-xx12-624 | 1200 | 500 | ルールド | UV-NIR |
| 263232-xx12-924 | 1200 | 700 | ルールド | UV-NIR |
| 263232-xx63-224 | 651 | 300 | ルールド | UV-VIS |
| 263232-xx63-324 | 651 | 420 | ルールド | UV-VIS |
| 263232-xx63-424 | 651 | 480 | ルールド | UV-VIS-NIR |
| 263232-xx63-524 | 651 | 550 | ルールド | VIS-NIR |
| 263232-xx63-724 | 651 | 750 | ルールド | VIS-NIR |
| 263232-xx63-924 | 651 | 1000 | ルールド | NIR |
| 263232-xx64-124 | 651 | 1440 | ルールド | NIR |
| 263232-xx64-424 | 651 | 1750 | ルールド | NIR |
| 263232-xx73-924 | 610.4 | 1000 | ルールド | NIR |
| 263232-xx13-224 | 600 | 300 | ルールド | UV-VIS |
| 263232-xx13-324 | 600 | 400 | ルールド | UV-VIS |
| 263232-xx13-524 | 600 | 500 | ルールド | UV-VIS-NIR |
| 263232-xx13-924 | 600 | 1000 | ルールド | VIS-NIR |
| 263232-xx13-824 | 600 | 1150 | ルールド | NIR |
| 263232-xx14-024 | 600 | 1250 | ルールド | NIR |
| 263232-xx14-124 | 600 | 1500 | ルールド | NIR |
| 263232-xx65-024 | 325.5 | 300 | ルールド | UV-VIS |
| 263232-xx65-224 | 325.5 | 430 | ルールド | UV-VIS |
| 263232-xx65-124 | 325.5 | 550 | ルールド | VIS-NIR |
| 263232-xx65-424 | 325.5 | 2000 | ルールド | NIR IR |
| 263232-xx15-124 | 300 | 500 | ルールド | UV-VIS-NIR |
| 263232-xx14-824 | 300 | 1300 | ルールド | NIR |
| 263232-xx15-424 | 300 | 2000 | ルールド | NIR-IR- |
| 263232-xx15-624 | 300 | 2850 | ルールド | NIR-IR- |
| 263232-xx15-724 | 300 | 3500 | ルールド | NIR IR |
| 263232-xx65-824 | 162.75 | 200 | ルールド | UV-VIS |
| 263232-xx65-924 | 162.75 | 300 | ルールド | UV-VIS |
| 263232-xx66-024 | 162.75 | 500 | ルールド | VIS- |
| 263232-xx66-424 | 162.75 | 4000 | ルールド | NIR-IR |
| 263232-xx16-124 | 150 | 500 | ルールド | VIS-NIR- |
| 263232-xx16-424 | 150 | 1250 | ルールド | NIR |
| 263232-xx16-824 | 150 | 4000 | ルールド | IR |
| 263232-xx16-924 | 150 | 6000 | ルールド | IR |
| 263232-xx66-624 | 130.2 | 6.1μm | ルールド | IR |
| 263232-xx73-724 | 100 | 800 | ルールド | UV-VIS |
| 263232-xx76-424 | 81.375 | 8μm | ルールド | IR |
| 263232-xx17-024 | 75 | 8μm | ルールド | IR |
| 263232-xx17-124 | 75 | 10μm | ルールド | IR |
| 263232-xx17-224 | 75 | 12μm | ルールド | IR |
| 263232-xx67-724 | 54.2 | 13.8μm | ルールド | IR |
| 263232-xx68-324 | 40.7 | 500 | ルールド | VIS-NIR |
| 263232-xx69-024 | 24.1 | 32.2μm | ルールド | IR |
| xxコード | 幅/径(mm) | 長さ(mm) | 厚さ(mm) |
|---|---|---|---|
| 33 | 30 | 19 | 6 |
| 34 | 14 | 14 | 5 |
| 36 | 6 | 6 | 2.5 |
| 37 | 5 | 5 | 3 |
| 38 | 30 | 40 | 6 |
| 39 | 20 | 20 | 10 |
| 40 | 25 | 10 | 6 |
| 42 | 10 | 25 | 6 |
| 43 | 12.7 | 12.7 | 3 |
| 44 | 12.5 | 12.5 | 3 |
| 45 | 8 | 10 | 2.5 |
| 46 | 68 | 68 | 6 |
| 47 | 10 | 10 | 2.5 |
| 48 | 18 | 6 | 6 |
| 49 | 50 | 50 | 6 |
| 50 | φ30 | - | 8 |
| 52 | 120 | 72 | 20 |
| 53 | 120 | 100 | 20 |
| 54 | 170 | 170 | 25 |
| 56 | φ28 | - | 2.5 |
| 57 | 30 | 15 | 8 |
| 58 | 19 | 19 | 6 |
| 59 | φ30 | - | 6 |
| 60 | φ50 | - | 10 |
| 61 | φ100 | - | 6 |
| 63 | φ41 | - | 10 |
| 64 | 30 | 15 | 6 |
| 65 | 60 | 15 | 10 |
| 66 | 90 | 20 | 20 |
| 67 | 120 | 25 | 20 |
| 70 | 70 | 70 | 12 |
| 71 | 50 | 50 | 2.5 |
| 72 | 50 | 50 | 2.5 |
| 73 | 25 | 25 | 6 |
| 74 | 34 | 34 | 10 |
| 75 | 75 | 75 | 6 |
| 76 | 75 | 65 | 6 |
| 77 | 90 | 90 | 6 |
| 78 | 15 | 15 | 6 |
| 86 | 105 | 105 | 20 |
| 87 | 58 | 58 | 10 |
| 88 | 68 | 68 | 10 |
| 90 | 15 | 10 | 6 |
| 91 | 15 | 10 | 5 |
| 92 | 10 | 10 | 3 |
| 93 | 20 | 10 | 6 |
| 94 | 10 | 10 | 6 |
| 95 | 100 | 45 | 16 |
| 96 | 12 | 12 | 6 |
| 97 | 10 | 10 | 5 |
| 98 | 12.7 | 12.7 | 6 |
| 標準 | アルミコート | 基盤 | BK7 |
|---|---|---|---|
| オプション | 金コート・シルバーコート | オーダー | 1次オーダー |
| 偏光状態 | 無偏光 | ビーム形状 | 平行 |
| データシート | クリックで表示されます |

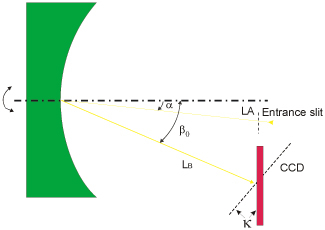

スペクトロメーター・グレーティング
Comments：
Apart from the grating with the groove number of 2400mm-1 all the other gratings are of the flat field type, making them suitable for use with diode array and CCD detectors.
Apart from the grating with the groove number of 2400mm-1 all the other gratings are of the flat field type, making them suitable for use with diode array and CCD detectors.
| 品番 | 264510-2950-624 | 264510-2951-924 | 000000-1312-649 |
|---|---|---|---|
| 刻線数 mm-1 | 2400 | 1600 | 1400 |
| 波長範囲 Δλnm | 185-460 | 240-440 | 220-530 |
| ブレーズ波長 λBnm | 225 | 225 | 225 |
| α゜ | 28 | 10 | 25.0 |
| 焦点距離 A | 465 | 150.3 | 142.8 |
| 焦点距離 B | 388 | 150 | 152.3 |
| K゜ | -13.0 | -9.8 | |
| 分散-1 nm/mm | 1.1 | 3.7 | 4.6 |
| 分解能 Δλ/nm | 0.2 | 0.03 | 1.3 |
| 大きさ mm | 5.5 | 67.3 | |
| スペクトル長 | φ64×12 | φ25×10 | φ25×10 |
| 有効エリア mm | φ50 | φ20 | φ20 |
| 曲率 mm | 393 | 149.7 | 149.7 |
| 税込価格 | open price | open price | open price |
| 本体価格 | open price | open price | open price |
| 品番 | 000000-1406-878 | 792008 | ||
|---|---|---|---|---|
| 刻線数 mm-1 | 1300 | 1220 | 1220 | 1220 |
| 波長範囲 Δλnm | 790-830 | 492-542 | 519-568 | 560-590 |
| ブレーズ波長 λBnm | 810 | 500 | 500 | 500 |
| α゜ | 40.4 | 1.1 | 2.1 | -3.7 |
| 焦点距離 A | 108.9 | 163 | 163 | 162 |
| 焦点距離 B | 110.4 | 156.5 | 156.5 | 139.3 |
| K゜ | -6.9 | -19.2 | -19.2 | -26.7 |
| 分散-1 nm/mm | 6.4 | 3.9 | 3.8 | 3.4 |
| 分解能 Δλ/nm | 0.1 | 0.2 | 0.2 | 0.7 |
| 大きさ mm | 6.3 | 12.8 | 12.8 | 8.9 |
| スペクトル長 | φ30×8 | φ50×8 | φ50×8 | φ50×8 |
| 有効エリア mm | φ24 | φ39 | φ39 | φ39 |
| 曲率 mm | 109.8 | 163.1 | 163.1 | 163.1 |
| 税込価格 | open price | open price | open price | open price |
| 本体価格 | open price | open price | open price | open price |
| 品番 | 792005 | 264510-2953-324 | |
|---|---|---|---|
| 刻線数 mm-1 | 1221 | 1220 | 1200 |
| 波長範囲 Δλnm | 200-250 | 430-450 | 230-320 |
| ブレーズ波長 λBnm | 230 | 250 | 225 |
| α゜ | -7.0 | -3.7 | -17.4 |
| 焦点距離 A | 157.8 | 162 | 175 |
| 焦点距離 B | 174.4 | 166.2 | 154 |
| K゜ | -10.0 | -18.7 | -2.5 |
| 分散-1 nm/mm | 4.5 | 4 | 3.9 |
| 分解能 Δλ/nm | 0.52 | 0.51 | 0.6 |
| 大きさ mm | 11.1 | 5 | 24.3 |
| スペクトル長 | φ50×8 | φ50×8 | φ50×10 |
| 有効エリア mm | φ37 | φ39 | φ45 |
| 曲率 mm | 163.1 | 163.1 | 180.3 |
| 税込価格 | open price | open price | open price |
| 本体価格 | open price | open price | open price |
| 品番 | 264510-2953-124 | 264510-2952-424 | 792060 |
|---|---|---|---|
| 刻線数 mm-1 | 1100 | 1000 | 950 |
| 波長範囲 Δλnm | 200-500 | 190-400 | 190-370 |
| ブレーズ波長 λBnm | 225 | 225 | 250 |
| α゜ | -22.5 | -6.8 | -9.6 |
| 焦点距離 A | 175 | 188.5 | 146.4 |
| 焦点距離 B | 176.7 | 196.5 | 151.2 |
| K゜ | -22.1 | -11.3 | -13.5 |
| 分散-1 nm/mm | 4.1 | 4.9 | 6.3 |
| 分解能 Δλ/nm | 0.8 | 0.2 | 0.67 |
| 大きさ mm | 93.1 | 45.1 | 28.6 |
| スペクトル長 | φ50×10 | φ50×10 | φ32×7 |
| 有効エリア mm | φ20 | φ30 | φ26 |
| 曲率 mm | 193.6 | 193.6 | 150.7 |
| 税込価格 | open price | open price | open price |
| 本体価格 | open price | open price | open price |
| 品番 | 264510-2952-924 | 264510-2953-024 | 264510-2959-724 |
|---|---|---|---|
| 刻線数 mm-1 | 845 | 845 | 700 |
| 波長範囲 Δλnm | 200-415 | 335-695 | 1560-1800 |
| ブレーズ波長 λBnm | 225 | 380 | 1600 |
| α゜ | 15.4 | 19.1 | 41.0 |
| 焦点距離 A | 144.7 | 157.5 | 202.5 |
| 焦点距離 B | 133.1 | 128.2 | 201.1 |
| K゜ | 8.4 | -2.6 | -1.6 |
| 分散-1 nm/mm | 8.5 | 9.1 | 6.0 |
| 分解能 Δλ/nm | 1.0 | 2.5 | 3.0 |
| 大きさ mm | 25.4 | 40 | 40 |
| スペクトル長 | φ41×10 | φ41×10 | φ90×12 |
| 有効エリア mm | φ35 | φ35 | φ80 |
| 曲率 mm | 138.1 | 138.1 | 181.5 |
| 税込価格 | open price | open price | open price |
| 本体価格 | open price | open price | open price |
| 品番 | 264510-2952-624 | 264510-2952-724 | 265410-2950-324 |
|---|---|---|---|
| 刻線数 mm-1 | 320 | 200 | 320 |
| 波長範囲 Δλnm | 200-800 | 200-550 | 190-370 |
| ブレーズ波長 λBnm | 225 | 225 | 225 |
| α゜ | 10.0 | -3.8 | -5 |
| 焦点距離 A | 97.6 | 110 | 182 |
| 焦点距離 B | 122.4 | 108.1 | 178 |
| K゜ | -7.9 | -18.1 | 3.1 |
| 分散-1 nm/mm | 25.6 | 28.8 | 27.7 |
| 分解能 Δλ/nm | 2.0 | 2.0 | 1 |
| 大きさ mm | 23.4 | 12.6 | 6.5 |
| スペクトル長 | φ64×10 | φ30×8 | φ64×10 |
| 有効エリア mm | φ39 | φ24 | φ50 |
| 曲率 mm | 109.8 | 109.8 | 180.3 |
| 税込価格 | open price | open price | open price |
| 本体価格 | open price | open price | open price |
| 品番 | 264510-2950-324 | 265410-2953-524 | |
|---|---|---|---|
| 刻線数 mm-1 | 200 | 200 | 157 |
| 波長範囲 Δλnm | 190-510 | 510-830 | 200-900 |
| ブレーズ波長 λBnm | 225 | 225 | 225 |
| α゜ | -4.5 | -2.6 | -2.7 |
| 焦点距離 A | 180.5 | 180.5 | 173.0 |
| 焦点距離 B | 178.1 | 178.1 | 157.5 |
| K゜ | -5.5 | -5.5 | 29.2 |
| 分散-1 nm/mm | 27.7 | 27.6 | 32.8 |
| 分解能 Δλ/nm | 1 | 1 | 2 |
| 大きさ mm | 11.6 | 11.6 | 21.4 |
| スペクトル長 | φ64×10 | φ64×10 | φ20×10 |
| 有効エリア mm | φ50 | φ50 | φ35 |
| 曲率 mm | 180.3 | 180.3 | 163.2 |
| 税込価格 | open price | open price | open price |
| 本体価格 | open price | open price | open price |

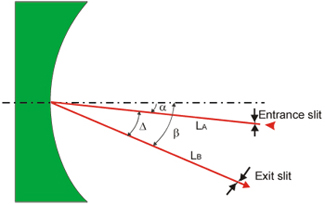

モノクロメーター・グレーティング
Comments：
"22" in the part number means that the grating grooves have a symmetricl profile. The number "29" indicates a grating with an asymmetric groove profile. The angle of deflection Δ=|β-α| is always 30°. Except for the grating 792023 with -55° and the grating 792024 with 45°. The angle of reflection β is always larger than the angle of incidence α. The resolution is valid for the image of the slit center, over a wide area of the spectral range the given resolution is better than the minimum value specified in the table.
"22" in the part number means that the grating grooves have a symmetricl profile. The number "29" indicates a grating with an asymmetric groove profile. The angle of deflection Δ=|β-α| is always 30°. Except for the grating 792023 with -55° and the grating 792024 with 45°. The angle of reflection β is always larger than the angle of incidence α. The resolution is valid for the image of the slit center, over a wide area of the spectral range the given resolution is better than the minimum value specified in the table.
| 品番 | 264510-2257-824 | 264510-2950-424 | 264510-2950-524 |
|---|---|---|---|
| 刻線数 mm-1 | 1500 | 1400 | 1400 |
| 波長範囲 Δλnm | 330-850 | 190-740 | 200-750 |
| ブレーズ波長 λBnm | 450 | 230 | 230 |
| 焦点距離 A | 219.3 | 95 | 150 |
| 焦点距離 B | 200 | 235 | 150 |
| 分散-1 nm/mm | 2.9 | 2.6 | 4.1 |
| 分解能 Δλ/nm | 1 | 5 | 5 |
| 大きさ mm | φ64×12 | 50×60×10 | 50×60×10 |
| 有効エリア mm | φ56 | 42×46 | 42×46 |
| 曲率 mm | 206.4 | 136.4 | 149.7 |
| 税込価格 | open price | open price | open price |
| 本体価格 | open price | open price | open price |
| 品番 | 264510-2259-024 | 792005 | 264510-2951-224 |
|---|---|---|---|
| 刻線数 mm-1 | 1400 | 1221 | 1200 |
| 波長範囲 Δλnm | 250-750 | 230-1000 | 190-740 |
| ブレーズ波長 λBnm | 400 | 230 | 230 |
| 焦点距離 A | 150 | 161 | 120 |
| 焦点距離 B | 150 | 158.9 | 100 |
| 分散-1 nm/mm | 4.1 | 4.6 | 7.2 |
| 分解能 Δλ/nm | 5 | 1 | 2 |
| 大きさ mm | 50×60×10 | φ50×8 | φ30×8 |
| 有効エリア mm | 42×46 | φ37 | φ24 |
| 曲率 mm | 149.7 | 163.1 | 109.8 |
| 税込価格 | open price | open price | open price |
| 本体価格 | open price | open price | open price |
| 品番 | 264510-2256-824 | 000000-1321-172 | 264510-2950-824 |
|---|---|---|---|
| 刻線数 mm-1 | 1200 | 1053 | 1000 |
| 波長範囲 Δλnm | 600-1100 | 200-1100 | 190-850 |
| ブレーズ波長 λBnm | 800 | 230 | 230 |
| 焦点距離 A | 219.3 | 217.9 | 190 |
| 焦点距離 B | 200 | 251.3 | 189.5 |
| 分散-1 nm/mm | 3.6 | 3.5 | 4.6 |
| 分解能 Δλ/nm | 1 | 1 | 2 |
| 大きさ mm | φ64×12 | φ56×10 | φ64×8 |
| 有効エリア mm | φ56 | 36×30 | φ50 |
| 曲率 mm | 192.7 | 204.7 | 260.4 |
| 税込価格 | open price | open price | open price |
| 本体価格 | open price | open price | open price |
| 品番 | 264510-2951-724 | 264510-2951-124 | 264510-2951-624 |
|---|---|---|---|
| 刻線数 mm-1 | 1000 | 651 | 650 |
| 波長範囲 Δλnm | 190-1100 | 190-850 | 189-500 |
| ブレーズ波長 λBnm | 230 | 230 | 230 |
| 焦点距離 A | 190 | 219.3 | 218 |
| 焦点距離 B | 191.9 | 200 | 200 |
| 分散-1 nm/mm | 4.6 | 6.6 | 6.6 |
| 分解能 Δλ/nm | 2 | 2 | 1 |
| 大きさ mm | φ50×10 | φ64×10 | φ64×10 |
| 有効エリア mm | φ40 | φ56 | φ56 |
| 曲率 mm | 193.6 | 214.6 | 214.6 |
| 税込価格 | open price | open price | open price |
| 本体価格 | open price | open price | open price |
| 品番 | 264510-2951-324 | 792024 | |
|---|---|---|---|
| 刻線数 mm-1 | 600 | 527 | |
| 波長範囲 Δλnm | 200-800 | 200-1100 | |
| ブレーズ波長 λBnm | 230 | 300 | |
| 焦点距離 A | 120 | 97.9 | |
| 焦点距離 B | 97.3 | 200 | |
| 分散-1 nm/mm | 14.8 | 8.4 | |
| 分解能 Δλ/nm | 3 | 5 | |
| 大きさ mm | φ30×8 | φ56×10 | |
| 有効エリア mm | φ24 | 30×34 | |
| 曲率 mm | 109.8 | 141.3 | |
| 税込価格 | open price | open price | |
| 本体価格 | open price | open price |
