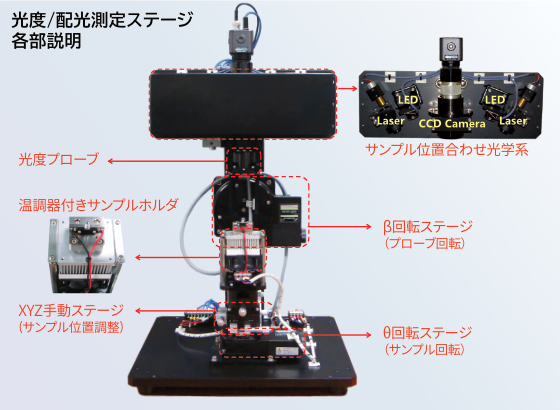

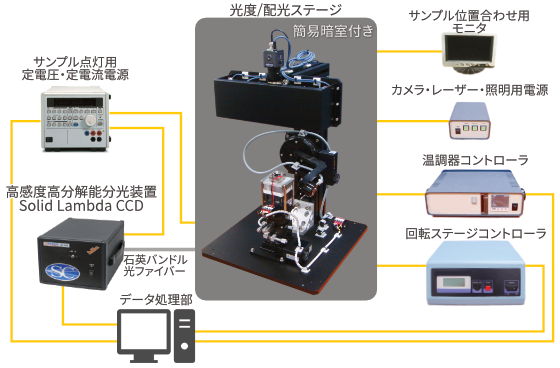

光度/配光測定システム SLST-001

パルス測定：

1パルス測定は弊社独自の機能で、トリガを用いて分光器の露光時間とパルスのタイミングを同期させる測定手法です。
DC点灯では点灯時間と共にLEDの温度が上昇し、測定ごとにLEDの測定条件が変わってしまい一定にならないことがあります。各測定角における比率が重要な配光測定においてこれは問題となります。それに対し1パルス測定では、LEDの温度上昇を防ぎ、測定毎の条件を一致させ、正しい配光特性を評価することが可能となります。
同期タイミングは右図の通りで、パルス発生の流れは以下のとおりです。

１，ユーザー任意のタイミングで「測定」ボタンが押されると、分光器内部の露光準備ができたところでトリガを発信
２，トリガ信号を受けた電源が、ソース・ディレイ時間(Tds)後にパルス幅(Tw)のパルスを発生

バースト測定：

バースト測定も弊社独自の機能で、一回のパルス内で分光器の連続露光を行います。
タイミングは1パルス測定と変わりませんが、1つのパルス幅に対して指定回数（バースト回数）の露光を行います。
これによりパルス点灯時のLEDの立ち上がり立ち下がりの特性を評価することができます。
