照度マトリクス測定システム SLST-003

照明モジュールなどの光源を対象に、CarlZeiss社製分光器を使用して、照度分布の測定を行います。

着磁ON/OFFレバー式マグネットにアタッチされる照度プローブを、移動式マトリクスステージ内で移動させることによりマトリクス状に照度の分布を測定することができます。

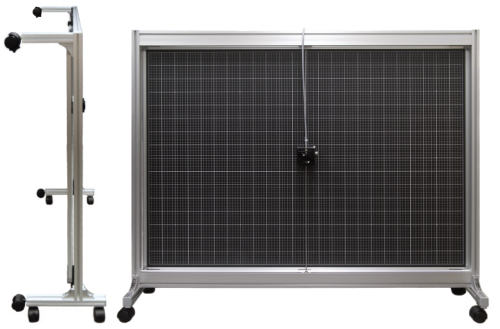

マトリクスステージの大きさは1,200×800mmで、罫線として5cm刻みの主線、1cm刻みの副線が引かれています。また、キャスターが側面にも底面にも配置されているので、垂直方向に立てることも水平方向に寝かせることも可能です。
位置決め機構にはリバースパスレーザーポインタを使用しており、照度プローブの感度補正は可視領域に加え、オプションにて紫外領域も対応しております。
