分光放射輝度計・照度計 Spectra-Lumi

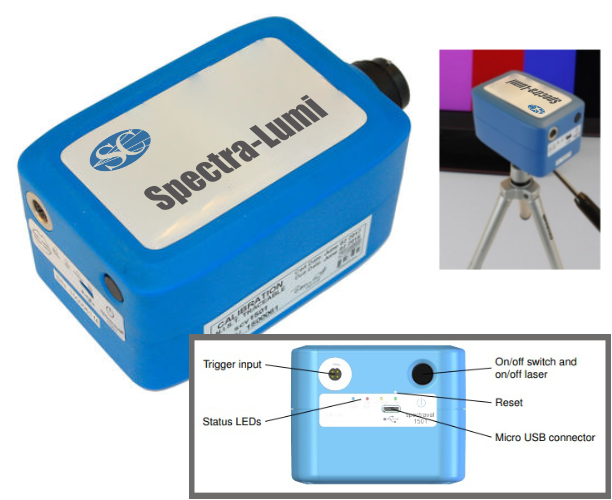

製品画像

分光放射輝度計・照度計 Spectra-Lumiは、380-780nmの可視領域においてスペクトルを測定し、輝度・照度・色度・色温度・主波長・刺激純度・演色性など様々な項目の測定を行います。
サイズは非常にコンパクトで、駆動電力はUSBケーブルから供給されますので電源ケーブルは不要、更にオプションの外部トリガを使用することで外部スイッチによる測定や光源の電源との同期を取ることも可能です。
本体には輝度プローブが固定装着されており、付属の照度プローブを取り付けるだけで直ぐに照度測定を行うことができます。装着した専用プローブをソフトウエアが自動認識し、校正ファイルや測定画面を輝度測定モードから照度測定モードへ自動的に切り替える仕組みとなっております。
また、装置には逆パスレーザーポインタ機構が内蔵されており、容易に測定エリアの確認・範囲調整を行うことができます。
このような簡便な操作性・ハイパフォーマンスを特徴とするSpectra-Lumiは、研究開発用途だけに留まらず、製造現場や屋外などでの使用に最適な光学計測器となっております。

アプリケーション例

特徴

多様な測定項目

波長範囲380-780nmにおいてスペクトルを測定し、輝度・照度はもちろんのこと色度・色温度・主波長・刺激純度・演色性など各種測定を行うことができます。

高い精度

フラットフィールド回折格子と2048素子CCDを用いた分光方式で、波長精度は0.5nm以下、感度校正には米国家標準NISTの標準光源を使用しております。

簡便な操作性

電源供給はUSBで行うため電源ケーブルが不要です。更に今取り付けているプローブの種類を磁気センサーにより自動認識し、輝度測定/照度測定のモードが自動で切り替わります。輝度測定時の測定エリア確認はレーザーポインタを使用し、付属の三脚で装置の位置調整も容易です。

コンパクト・軽量

外形寸法は140×80×70mm、重量はわずか400gで、研究室だけでなく生産現場や屋外での使用にも適しております。

用途に応じたカスタマイズ性

標準ソフトウェアにはSDKとサンプルソース(言語:LabVIEW,C,VB)をお付けしております。また、ご希望によりソフトウェア機能やユーザーインターフェイス部などの仕様変更にも対応しております。メーカー様独自の工場環境などで使用される場合や作業員の方々の操作し易い仕様に変更してお使い頂けます。

専用ソフトウェア

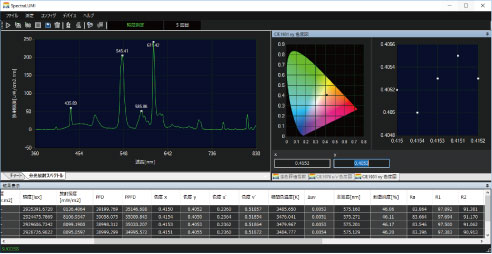

スクリーンショット

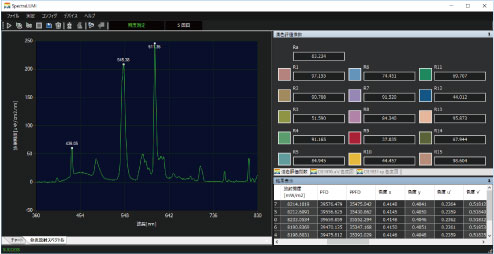

スクリーンショット

製品仕様

装置仕様

波長範囲 380~780nm(NIR対応機種は380nm~1000nm)
半値全幅 4.5nm(高解像度機種では2nm)
波長分解能 1nm
AD分解能 16bit ADC
視野角(輝度測定時) 1.8°
測定距離:測定径(輝度測定時) 200mm:φ8mm
1000mm:φ33mm

測定項目

放射輝度スペクトル / 放射照度スペクトル / 輝度(cd/m2) / 全波長放射輝度(W) / 照度(lx) / 色度(xy, u'v') / 相関色温度(K) / 色温度偏差Δuv / 主波長(nm) / 刺激純度(%) / 演色性(Ra, R1-R15) など

光学系

波長分散素子 フラットフィールド回折格子
光学検出素子 CCD line array 2048 pixels (binned)
高分解能機種では4096pixels

校正

トレーサビリティ アメリカ国家標準 NIST

測定範囲・精度

波長精度 0.5nm 以下
測定範囲 輝度 0.2~180000cd/m2(標準光A)
0.2~140,000cd/m2(一般的な温白色LED)
輝度精度 ±4.4%(標準光A @ 100 cd/m2, k=2)
輝度再現性 ±1% (標準光A)
測定範囲 照度 2~1250000lx
照度精度 ±2.4%
照度再現性 ±0.5%
色度精度 ±0.002x,y(標準光A、K=2)
色度再現性 ±0.0005x,y(標準光A)

使用環境・電源・外形

使用温度環境 10~40℃
使用湿度環境 85%以下(結露なきこと)
電源供給 USB
インターフェイス USB2.0、Bluetooth、LAN
サイズ 140 x 80 x 70 mm
重量 400g
