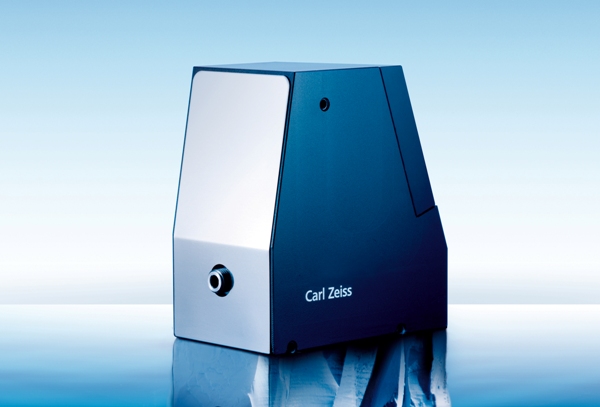

ハイブリット分光器 CGS
あのCarlZeiss社が低価格な小型ハイブリット分光器モジュール「CGS」を発表しました。
高性能エレクトロニクスはtec5社製で、専用日本語ソフトウエア Wave Viewer（分光データ測定/保存/自動出力/二次微分/外部信号同期自動制御などの機能）付きです。
従来、高品質で多岐なアプリケーション対応を目指していた、独カールツァイスが数年間の開発期を経て、満を持して発表。その先進性は今までの小型分光器の世界観を確実に変えます。
高性能エレクトロニクスはtec5社製で、専用日本語ソフトウエア Wave Viewer（分光データ測定/保存/自動出力/二次微分/外部信号同期自動制御などの機能）付きです。
従来、高品質で多岐なアプリケーション対応を目指していた、独カールツァイスが数年間の開発期を経て、満を持して発表。その先進性は今までの小型分光器の世界観を確実に変えます。
特徴
- 持ち運び便利な形状及び重量
- 190-1000nmという広い波長範囲を測定
- 高い感度と波長分解能という二つの特性を両立
- 16ビットという高いA/D分解能
- 極立つS/N比
光の動き
製品仕様
| モデル | CGS CCD UV-NIR | CGS CMOS UV-NIR |
|---|---|---|
| 対象波長 | 190-1015nm | 190-1100nm |
| 波長分解能（半値全幅） | 2.5nm未満(UV-VIS)、3nm未満(NIR) ※50μm入射スリットで |
1.1-2.5nm (スリット幅による) |
| 波長温度依存 | 0.02nm/K未満 | 0.02nm/K未満 |
| 迷光 | 0.1%未満 @240nm, NaI 10g/L | 0.1%未満 @240nm, NaI 10g/L |
| S/N比 | 3000：1 | |
| 入射口 | SMA接続・標準50μm入射スリット（サイズ変更可） | SMA接続・標準13μm or 43μm入射スリット（サイズ変更可） |
| ファイバー | 標準使用ファイバー：単芯ファイバー・コア径：600μm | 標準使用ファイバー：単芯ファイバー・コア径：600μm |
| NA | 0.22 | 0.22 |
| グレーティング | フラットフィールドタイプ・刻線数：534本/mm・ブレーズ波長：およそ230nm | フラットフィールドタイプ・刻線数：431本/mm・ブレーズ波長：およそ230nm |
検出部
| モデル | CGS CCD UV-NIR | CGS CMOS UV-NIR |
|---|---|---|
| 内蔵検出器 | 浜松ホトニクス社製 裏面入射式CCD・S11156 | 浜松ホトニクス社製 CMOS・S12198 |
| 素子数 | 2048素子 | 1024素子 |
| 素子面積 | 14 ×1000um | 25 ×500um |
エレクトロニクス
| モデル | CGS CCD UV-NIR | CGS CMOS UV-NIR |
|---|---|---|
| A/D分解能 | 16ビット | 16ビット |
| 露光時間 | 0.2msec-6.5sec | 0.1msec-6.5sec |
| インターフェース | USB2.0・Ethernet | USB2.0 |
| デジタルI/O | 入力用：3ch・出力用：3ch | 入力用：3ch・出力用：3ch |
サイズ
| モデル | CGS CCD UV-NIR | CGS CMOS UV-NIR |
|---|---|---|
| 寸法 | 78× 30× 75 (mm) | 81× 30× 75 (mm) |
| 価格 | open price | open price |
