純正光学減光学系内蔵分光装置 CORONA

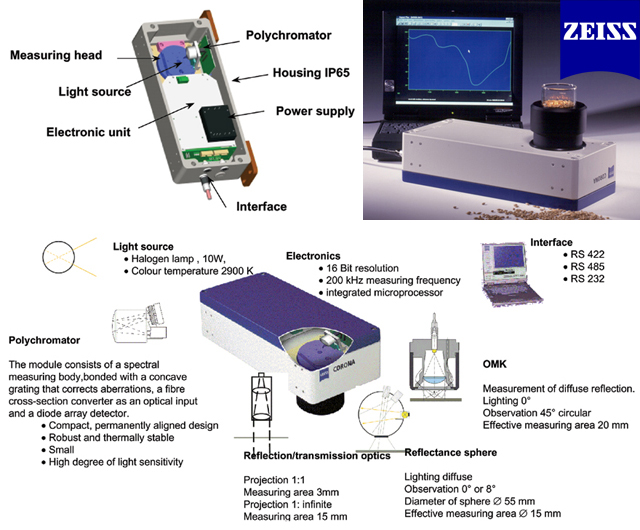

CORONAは、Carl Zeiss社の分光器ラインアップ：超小型分光器 MMS 1やMMS NIR、集光光学系OMK500やOFR、そして専用ドライブエレクトロニクスTSPEC electronic unitを全て内蔵したコンパクト分光装置です。
頑丈で電気的にも光学的にも安定している設計は、インラインでの光学測定及び外部に持っていくフィールドでの測定にその特徴を発揮します。近年、農業アプリケーションでの使用にも実績があります。
360-2200nmの波長範囲を対象とし、その測定時間は数ミリ秒で設定する事も可能で、バラエティーに富んだZeiss専用光学系の取り替えも簡単です。
頑丈で電気的にも光学的にも安定している設計は、インラインでの光学測定及び外部に持っていくフィールドでの測定にその特徴を発揮します。近年、農業アプリケーションでの使用にも実績があります。
360-2200nmの波長範囲を対象とし、その測定時間は数ミリ秒で設定する事も可能で、バラエティーに富んだZeiss専用光学系の取り替えも簡単です。
取り扱いモデル一覧
| モデル | 対象波長範囲 | 測定使用条件 | アプリケーション |
|---|---|---|---|
| CORONA 45 VIS | 380-1050nm | 反射 | 色測定 |
| CORONA 45 NIR | 950-1700nm | 水分測定、タンパク質測定、脂肪測定、乾燥測定 | |
| CORONA 45 VIS NIR | 380-1700nm | 色測定＋水分測定 | |
| CORONA D VIS | 380-1050nm | 全般的な反射測定 | |
| CORONA D VIS NIR | 380-1700nm | 全般的な反射測定 | |
| CORONA FOCUS | 380-1050nm | 反射測定 | |
| CORONA T VIS | 380-1050nm | 透過 | 透過測定 |
| CORONA T VIS NIR | 380-1700nm | ||
| CORONA TF VIS | 380-1050nm | 反射、透過 | 反射測定、透過測定 |
| CORONA TF VIS NIR | 380-1700nm |
製品仕様
CORONA 45 VIS
| モデル | CORONA 45 VIS |
|---|---|
| 分光検出タイプ | シングルビーム フォトダイオードアレイ検出 |
| 使用分光器 | MMS 1 |
| フォトダイオードアレイ | 浜松ホトニクス製S-3904 シリコン製 |
| 素子数 | 256素子 |
| 対象波長範囲 | 380-1100nm |
| 波長分解能 | 素子分解能：3.3nm・半値幅分解能：10nm |
| 絶対波長精度 | <0.5nm |
| A/D変換分解能（S/N比） | 16bit |
| 内蔵光源 | ハロゲン（5V/9W） |
| 光源寿命 | 約3000時間 |
| 測定入射角度/検出角度 | 0°/45° |
| ワーキングディスタンス | 約13mm（0/45） |
| 測定エリア | 約15mm（0/45） |
| 校正板（100%） | 専用白色板 |
| 測定サンプリングレート（最大） | 100回測定/秒（RS422）・50回測定/秒（RS232） |
| 反射率範囲 | 0.2-100%R |
| 反射率精度 | <0.2% |
| 温度ドリフト | <0.1%R/h（30分のウォーミングアップ後） |
| 反射率再現性 | 10秒間で各々30回・異なったシリアル間での最大：<0.3dE・0.04dE*CIELAB on white（typical）・<0.15dE*CIELAB on white（max）・<0.12dE CIELAB on any specimen・<0.20dE CMC maximum on any specimen |
| 使用温度 | 0-40℃/0-55℃（オプション：冷却付） |
| 保存温度 | -20 to 65℃ |
| 消費電力 | <30V/A |
| 必要電力 | 12V/2.5A |
| サイズ | 360mm×170mm×140mm |
| 重さ | 5Kg |
| 各外部インターフェース | RS232,RS422,RS422-Fiber link |
| 各外部インターフェースとの距離 | <10m（RS232）,<80m（RS422/485）,<2000m（RS422-Fiber link） |
| デジタル 入力/出力 | 4入力（0-24V,外部電力）・4出力（0-24V,外部電力） |
| 税込価格 | open price |
| 本体価格 | open price |

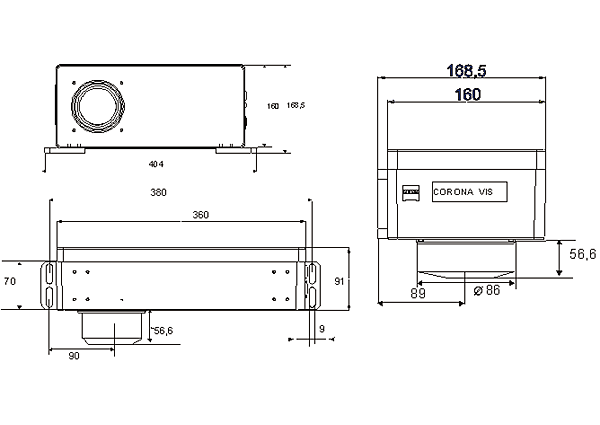

| 図面 | クリックで表示されます |
CORONA 45 NIR 1.7
| モデル | CORONA 45 NIR 1.7 |
|---|---|
| 分光検出タイプ | シングルビーム フォトダイオードアレイ検出 |
| 使用分光器 | MMS NIR 1.7 |
| フォトダイオードアレイ | ペルチェ冷却 InGaASアレイ |
| 素子数 | 128素子 |
| 対象波長範囲 | 950-1700nm |
| 波長分解能 | 素子分解能：6nm・半値幅分解能：18nm |
| 絶対波長精度 | <0.6nm |
| A/D変換分解能（S/N比） | 15bit |
| 内蔵光源 | ハロゲン（5V/9W） |
| 光源寿命 | 約5000時間 |
| 測定入射角度/検出角度 | 0°/45° |
| ワーキングディスタンス | 約13mm（0/45） |
| 測定エリア | 約15mm（0/45） |
| 校正板（100%） | 専用白色板 |
| 測定サンプリングレート（最大） | 100回測定/秒（RS422）・20回測定/秒（RS485）・5回測定/秒（RS232） |
| 反射率範囲 | 0.2-100%R |
| 反射率精度 | <0.2% |
| 迷光 | <0.1% |
| 温度ドリフト | <0.1%R/h（30分のウォーミングアップ後） |
| 反射率再現性 | 2秒間で各々30回・異なったシリアル間での最大：<10mAU・100ms：<0.0003AU rms・1秒：<0.0002AU rms |
| 使用温度 | 0-40℃ |
| 保存温度 | -20 to 65℃ |
| 消費電力 | <30V/A |
| 必要電力 | 12V/2.5A |
| サイズ | 280mm×230mm×140mm |
| 重さ | 約7Kg |
| 各外部インターフェース | RS232,RS485,RS422,RS422-Fiber link |
| 各外部インターフェースとの距離 | <10m（RS232）,<80m（RS422/485）,<2000m（RS422-Fiber link） |
| デジタル 入力/出力 | 4入力（0-24V,外部電力）・4出力（0-24V,外部電力） |
| 税込価格 | open price |
| 本体価格 | open price |

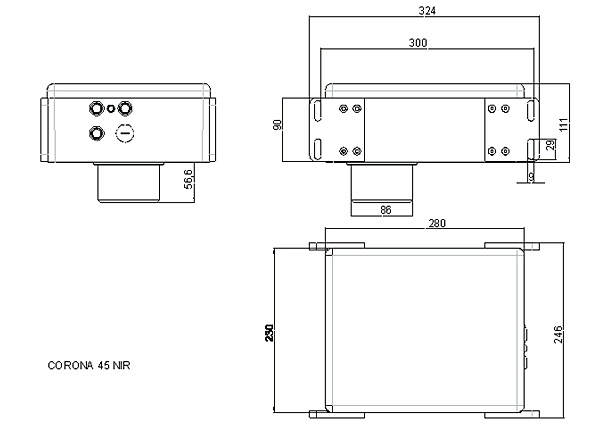

| 図面 | クリックで表示されます |
CORONA D VIS
| モデル | CORONA D VIS |
|---|---|
| 分光検出タイプ | ダブルビーム フォトダイオードアレイ検出 |
| 使用分光器 | MMS 1×2台 |
| フォトダイオードアレイ | 浜松ホトニクス製S-3904 シリコン製 |
| 素子数 | 256素子×2個 |
| 対象波長範囲 | 標準：380-950nm・近赤外域高感度タイプ：400-1050nm |
| 波長分解能 | 3.3nm/Diode |
| 絶対波長精度 | <0.5nm |
| 波長再現性 | <0.1nm |
| 露光時間（d=0mm） | <40ms（typ.30ms） |
| A/D変換分解能（S/N比） | 16bit |
| 内蔵光源 | ハロゲン（5V/9W） |
| 光源寿命 | 約3000時間（連続点灯使用で）・約106回（パルス点滅使用で） |
| 測定入射角度/検出角度 | D/ 8° |
| ワーキングディスタンス | 0-10mm（推奨：<4mm） |
| 測定エリア | ca.10mm |
| 校正板（100%） | 専用白色板 |
| 測定サンプリングレート（最大） | 連続ランプ点灯：100回測定/秒（RS422）・10回測定/秒（RS232）・パルスランプ点滅：1測定/秒 |
| 反射率範囲 | 0.1-100%R |
| 反射率精度 | <0.2% |
| パルスランプ | ダーク補正後 dTu<10K：<0,2%R/8時間（15分ウォーミングアップ後） |
| 連続点灯ランプ | ダーク補正無し：<0,2%R/1時間（30分ウォーミングアップ後） |
| 温度ドリフト | <0.1%R/h（30分のウォーミングアップ後） |
| 反射率再現性 | 10秒間で各々30回・異なったシリアル間での最大：<0.6dE・40ms：<0.002AU rms・100ms：<0.001AU rms・500ms：<0.0003AU rms・<0.04dE*CIELAB RMS on white standard・<0.15dE*CIELAB on white standard・<0.12dE CIELAB on white sample |
| 使用温度 | 0-40℃/0-55℃（オプション：冷却付） |
| 保存温度 | -20 to 65℃ |
| 消費電力 | <30V/A |
| 必要電力 | 12V/2.5A |
| サイズ | 360mm×170mm×140mm |
| 重さ | 約6Kg |
| 各外部インターフェース | RS232,RS422 |
| 各外部インターフェースとの距離 | <10m（RS232）,<40m（RS422）,<80m（RS422-10M bits/s） |
| デジタル 入力/出力 | 4入力（0-24V,外部電力）・4出力（0-24V,外部電力） |
| 税込価格 | open price |
| 本体価格 | open price |

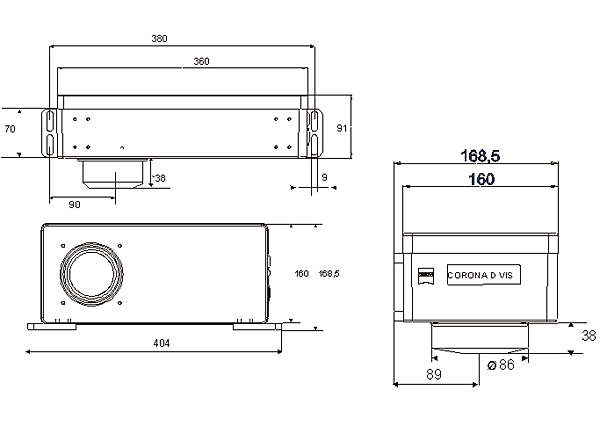

| 図面 | クリックで表示されます |
